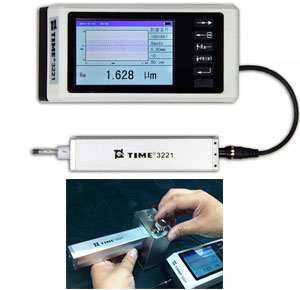

TIME3221粗糙度儀概述
TIME3221粗糙度儀是觸針式表面粗糙度測量儀，它適用于生產現場、實驗室、計量室，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出全部測量參數和輪廓圖形。
該產品符合下列標準：
1、GB/T 3505-2009 產品幾何技術規范（GPS）表面結構 輪廓法 術語、定義及表面結構參數
2、GB/T 6062-2009 產品幾何技術規范（GPS）表面結構 輪廓法 接觸（觸針）式儀器的標稱特性
TIME3221粗糙度儀功能特點
- 傳感器與主機分體結構，有利于傳感器與被測面的穩定接觸；
- 點陣液晶觸摸屏，分辨率320X480，可顯示全段粗糙度曲線；
- 垂直量程±50μm、±200μm兩檔可調；垂直量程400um，量程增大，有利于凹凸表面的測量；
- 滿量程檔位時，系統分辨力為8納米；粗糙度曲線測量更逼真，各參數的計算更準確；
- 數字調制與解調，提高儀器測量精度與抗干擾性能；
- 觸針位置顯示；
- 平均值、峰谷值、峰間距三種校準方式可調；
- 全參數均可設置上下限報警；
- 可自定義輪廓截面起始位置C，滿足絎磨粗糙度測量要求；
- 一次測量，可計算和顯示ISOR族全族參數以及輪廓度P族全族參數；
- 強大的PC上位機軟件處理功能（可選）；
- 隨機可存儲10組數據；
- 標準的RS232串口和USB接口，連接打印機，可打印參數、輪廓圖形、支承率曲線、幅度分布曲線。
TIME3221粗糙度儀技術參數
- 技術參數：
- Ra、Rp、Rv、Rt、Rz、Rq、Rsk、Rku、Rc、Rpc、Rsm
- Rmr（C）、tp、Rmr、Rpm、Rz1max、RzJIS、Rmax
- Htp、Rδc、RΔq、RΔa、Rk、Rpk、Rvk、Mr1、Mr2、A1A2
- 垂直量程： ±50μm、±200μm兩檔可調
- 系統分辨力： 50um量程的分辨力1納米，400um量程的分辨力8納米
- 顯示分辨率： 0.001μm
- 濾波方式： GAUSS、2RC、ISO13565
- 符合標準： ISO1997、ANSI、JIS2001
- 評定長度： Ln = （1～5）L
- 示值誤差： 10%
- 示值重復性： 6%
- 存儲： 可存儲10組測量結果
- 工作環境： 溫度0 ～ 40℃ 濕度＜90%RH
- 儲運環境： 溫度﹣40℃～60℃ 濕度＜90%RH
- 重量： 760g
- 外型尺寸： 156 X75 X 56mm
- 傳感器驅動套： 29 X26 X 120mm
TIME3221粗糙度儀配置
- TIME3221粗糙度儀主機
- 標準傳感器
- 驅動器
- 標準樣板
- 電源適配器
- 九芯插頭對接電纜
- 試塊定位板
- 起子
- 使用說明書
