布氏測量系統功能特點

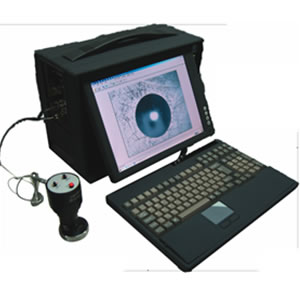

THI100布氏測量系統將CCD攝像鏡頭對準布氏壓痕，該壓痕圖像被采集傳輸至計算平臺(PC機或工控機)，運用“時代THI100布氏測量軟件”精確定位測量壓痕直徑，并根據測量參數(球頭直徑、載荷等)直接得出對應的布氏值。

特點：

• 布氏壓痕高精度測量，THI100配備先進CCD，高分辨率，最高可到3.5μm精度的壓痕讀數
• 在測量參數選定后，直接顯示布氏值，無須查表?yè)Q算，節省查詢對比表的時間
• 可以顯示X軸、Y軸直徑，可以對非正圓壓痕的進行測量，方便對小口徑軸類工件測量分析
• 以圖片格式存儲并顯示壓痕，方便在大量測量時先采樣后算值
• 符合標準：ISO 6506, ASTM E10

布氏測量系統技術參數

• 可測量的壓頭直徑: 2.5mm, 5mm, 10mm
• 壓痕測量范圍:
  1. 1號鏡頭: 3~6mm
  2. 2號鏡頭: 1.5~3mm
  3. 3號鏡頭: 0.7~1.5mm
• 測定硬度范圍: 8~650HBW
• 最大測試分辨率: 0.1HBW
• 電源:單相，220V, 50HZ~60Hz, 2A
• 重量:
  1. 測頭: 0.5kg
  2. 便攜式計算機:10~25kg
• 最大外形尺寸:
  1. 測頭: 150mm×70mm×70mm
  2. 便攜式計算機: 400mm×291mm×213mm
