探傷探頭示意圖
斜探頭示意圖
直探頭示意圖
雙晶探頭示意圖

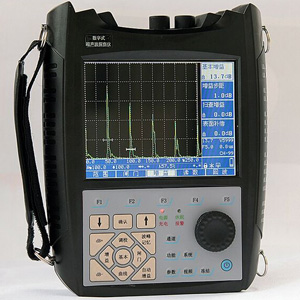

GNU60超聲波探傷儀概述
GNU60數字超聲波探傷儀是一種便攜式工業無損探傷儀器。它能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的檢測。
可靠性高，穩定性好，可全面、客觀地采集和存儲數據，并對采集到的數據進行實時處理或后處理，對信號進行時域、頻域或圖像分析，減少了人為因素的影響，提高了檢索的可靠性和穩定性，真正實現鑄件、鍛件、板材、焊縫檢測全無憂!
廣泛應用在鋼結構、鍋爐壓力容器、電力、石化、壓力管道、冶金、軍工、航空航天、鐵路交通、汽車、機械等領域！
GNU60超聲波探傷儀功能特點
- 100個獨立探傷通道
- 真彩顯示器：五種顏色可選、亮度可調
- 高性能鋰電池，連續工作7-10小時
- 與計算機通訊，可自動生成探傷報告
- 實時顯示SL、EL、GL、RL定量值
- 實時探傷日期、時間的跟蹤記錄，并存儲
- 高速USB、RS232兩種接口與計算機通訊
- 待機時可關閉屏幕或顯示字幕，省電并延長使用壽命
- 閘門報警：進波報警、失波報警
- DAC報警：自由設置SL、EL、GL、RL報警
- 100個探傷通道，存儲預先調校好各類探頭與儀器的組合參數--
- --自由輸入任意行業探傷標準，方便存儲、調用、與計算機通訊
- 內存30000個厚度值
- 硬件實時采樣：150MHz，波形高度保真
- 閘門信號：單閘門、雙閘門，峰值或邊緣讀數
- 增益調節：手動調節110dB（0.2dB、0.5dB、1dB、2dB、6dB、12dB步進）--
- --或自動調節至屏高的80%
GNU60超聲波探傷儀自動化功能
- 自動校準：自動測試“探頭零點”、“K值”、“前沿”及“材料聲速”
- 自動顯示缺陷回波位置（深度d、水平p、距離s、波幅、當量dB、孔徑ф值）
- 自由切換三種標尺（深度d、水平p、距離s），滿足不同探傷標準要求和探傷工程師的標尺使用習慣
- 自動增益：自動將波形調至屏高的80%，大大提高了探傷效率
- 自動錄制探傷過程并可以進行動態回放
- 自動φ值計算：直探頭鍛件探傷，找準缺陷最高波自動換算孔徑ф值
- 自動DAC、AVG曲線生成并可分段制作，取樣點不受限，并可進行修正與補償，滿足任意探傷標準
- 自動計算回波參數
GNU60超聲波探傷儀探傷功能
- 曲線包絡和波峰記憶：實時檢索并記錄缺陷最高波
- φ值計算：直探頭鍛件探傷找準缺陷最高波自動換算
- 動態記錄：實時動態錄制波形，并可存儲、回放
- 缺陷定位：實時顯示水平值L、深度值H、聲程值S
- 缺陷定量：實時顯示SL、EL、GL、RL定量值
- 實時顯示孔狀缺陷Φ值
- 缺陷定性：通過波形，人工經驗判斷
- 曲面修正：曲面工件探傷，修正曲率換算
- B型掃描：實時掃查，描述缺陷橫切面
GNU60超聲波探傷儀技術參數
- 掃描范圍：零界面入射～10000mm鋼縱波
- 工作頻率：0.2MHz～20MHz
- 垂直線性誤差：≤3%
- 水平線性誤差：≤0.1%
- 靈敏度余量：＞65dB（深200mmΦ2平底孔）
- 分辨力：＞42dB（5N14）
- 動態范圍：≥36dB
- 噪聲電平：＜8%
- 硬采樣頻率：150MHz
- 重復發射頻率：100～1000HZ
- 聲速范圍：100～20000（m/s）
- 工作方式：單晶探傷、雙晶探傷、穿透探傷
- 數字抑制：（0～80）%，不影響線性與增益
- 工作時間：連續工作7小時以上（鋰電池）
- 環境溫度：（-20～70）℃（參考值）
- 相對濕度：（20～95）% RH
- 外型尺寸：210×150×45（mm）
GNU60超聲波探傷儀標配
- GNU60數字超聲波探傷儀主機
- 直探頭
- 斜探頭
- 探頭連接電纜
- 9V電源適配器
- 鋰電池組
- 產品包裝箱
- 使用說明書
- 合格證、裝箱卡、保修卡
GNU60超聲波探傷儀選配件
- 通訊軟件-探傷報告分析
- 電腦連接線纜
- 超聲波探傷儀探頭
- 超聲波探傷儀試塊
- 時代超聲波探傷儀選型表
