探傷探頭示意圖
斜探頭示意圖
直探頭示意圖
雙晶探頭示意圖

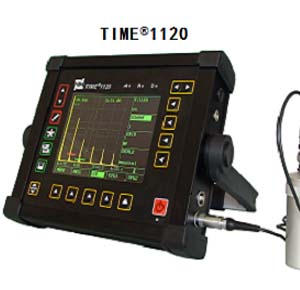

TIME1120超聲波探傷儀
TIME1120超聲波探傷儀不僅可以應用于超聲波探傷檢測，同時也可作為測厚儀進行使用?？梢源鎯Υ罅康奈募?，可作為操作參數進行調用，也可以為報告進行傳輸打印。具有中文、英文等22種語言，層次分明的菜單系統，簡潔的鍵盤控制。TIME1120數字超聲波探傷儀提供各種輔助工具，可在探傷過程對探傷結果進行評估、存儲，并可對文件進行編輯、通訊、打印等。能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的檢測，真正實現鑄件、鍛件、板材、焊縫檢測全無憂! 廣泛應用在航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域！
TIME1120超聲波探傷儀功能特點
- 采用5.7"TFT高分辨率彩色液晶顯示屏，令回波信號波形細節得以精細顯示，大大提高分辨率，對缺陷性質的分析和判斷極為有利。
- 最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波/脈沖發生器”，實現與探頭的最佳匹配，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比，而對檢測薄工件和復合材料又有高的分辨率。
- 具有參考回波、回波包絡彩色顯示，優化了回波動態金屬檢測設定閘門高度，自動增益功能，省去了反復調節dB的麻煩，半跨距彩色編碼顯示用于焊縫檢測，顯示直觀，便于分析。
- 在DAC模式下，對參考回波的記錄可以自動調整增益使回波自動調整到80%，使工作簡化輕松， 最多可達16個標定點，曲線擬合更加精準。
- 曲面校正功能可以幫助您對管材等曲面工件檢測時方便并精確的定位缺陷。
- 儀器可存儲900套數據報告用于記錄缺陷信息或配置信息，并可擴容至1900套，每個報告可以添加包括工件信息、人員信息以及缺陷信息在內的9種附加信息以幫助您記憶及分析。
- 強大的DGS曲線評估模式，三種參考模式(大平底、橫孔、平底孔)適用范圍廣，支持任意探頭，自動標定，自動測量dB差，自動評估缺陷尺寸。
TIME1120超聲波探傷儀技術參數
- 探測范圍：0.5— 10000mm
- 材料聲速：1000— 15000m/s
- 增益調節：0～110dB
- 脈沖幅度：20～500V
- 脈沖寬度：20～1000ns
- 脈沖移位：—5μs～1000μs
- 探頭延遲：0～200μs
- 工作頻率：0.2～20MHz
- 探頭阻尼：50Ω，500Ω
- 靈敏度余量：》60dB（ 200mm，Φ2）
- 垂直線性：《3%
- 水平線性：《0.1%
- 動態范圍：》34dB
- 重量：2.0Kg
- 外形尺寸：177mm× 255mm× 51mm
TIME1120超聲波探傷儀基本配置
- TIME1120超聲波探傷儀主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 電源適配器
- 通訊線
- USB接口
- 軟件光盤
