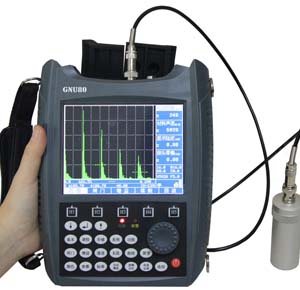

GNU80超聲波探傷儀功能特點

• 100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊，工作效率高；
• 方波脈沖發生器：幅值和脈寬可調，適用于探測不同材料，不同深度工件的缺陷；
• 具備A掃和B掃兩種掃描方式；
• DAC焊縫曲線，DGS（AVG）曲線適用于鍛件等工件的探傷；內置國內外所有標準。
• 具備閘門內峰值自動捕捉功能；并設計有快捷按鍵和數碼飛梭旋輪。
• 擁有直探頭、斜探頭自動校準功能，使用簡單方便；
• 曲面修正功能根據曲面的直徑自動修正缺陷位置的檢測結果。
• 超高亮顯示屏，強光，弱光環境，陽光下可清晰顯示；
• 可根據環境選擇背景色和波形顏色，液晶亮度可自由設定。
• 全中文觸摸式鍵盤，操作過程全中文提示；操作簡單易學。
• 人機對話式界面，操作教學提示功能，主菜單，子菜單在同一窗口顯示；操作簡單方便。
• 可將波形和通道參數直接存儲到U盤中，也可將已存儲在探傷儀內的數據一次倒入U盤中，
• 然后通過上位機軟件對波形和數據進行處理；
• 可連接打印機，打印探傷報告和探傷波形；
• 大容量鋰電池，低功耗設計，可連續工作20個小時以上。電池可脫機獨立充電。
• 數字真彩色液晶顯示 TFT顯示，16套彩屏方案任意更換。
• 操作簡單方便，人機對話式界面，操作教學提示功能。
• 探傷錄像時長達1.5小時存儲，刪除，回放，上傳功能。
• A掃描、厚度B掃描和顏色B掃描
• 頻譜分析功能 FFT
• 焊縫圖示，裂紋測深，孔徑計算，曲面修正，回波包絡，回波編碼
• IP56防水防油污設計，探頭接口防護 ，柔性探頭線可達萬小時使用不損壞。
• 雙電雙充配置，支架和背包皮套攜帶使用方便。

GNU80超聲波探傷儀技術參數

• 掃描范圍：0～9999mm(鋼縱波)
• 聲速范圍：400～20000m/s
• 增益范圍：0dB～110dB
• 顯示延遲：-20μs～+3400μs
• 探頭零偏：0μs～99.99μs
• 工作頻率：0.2～20MHz
• 電噪聲水平：≤10％
• 探頭阻尼：100Ω、150Ω、200Ω、500Ω
• 重復頻率：10～1000Hz 10～2000Hz
• 靈敏度余量：＞62dB（深200mm，Ф2平底孔）
• 分 辨 力：＞40dB（5P14）
• 線性抑制：0～80%（數字抑制）
• 垂直線性誤差：≤3%
• 水平線性誤差：≤0.1%
• 動態范圍：≥32dB
• 脈沖類型：方波
• 脈沖強度：多級可調
• 脈沖寬度：自動匹配/ 50～1000ns
• 環境溫度：-10℃～﹢50℃
• 環境濕度：20%～95％ RH
• 工作時間：≥ 20 hours
• 電源電壓：DC:7.2V; AC:220V
• 尺寸：220×175×59（mm）
• 重量：1.3 kg 含電池

• 顯示屏：TFT
• DAC曲線：√
• AVG曲線：√
• 內置標準：√
• 閘門報警：√
• 曲線報警：√
• 波形凍結：√
• 通道：100
• 波形：1000
• 錄像：5min×20/60min×1
• 自動校準：√
• 脈沖幅度：可調
• 噪聲抑制：√
• 波峰記憶：√
• 回波包絡：√
• B掃：√
• 自動增益：√
• 回波編碼：√
• 計算孔徑：√
• 焊縫圖示：√
• 裂紋測深：√
• 曲面修正：√
