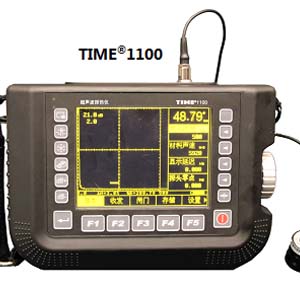

TIME1100超聲波探傷儀
聯系時代
- 服務熱線：
- 400-660-5880
- 銷售電話：
- 010-51287010 62969418
- 移動電話：
- 131 2662 6372
- 189 0117 9098
- 傳真號碼：
- 010-82345296
- 郵箱：Timetester@163.com
- Q Q：1349009031
探傷探頭示意圖
斜探頭示意圖
直探頭示意圖
雙晶探頭示意圖
TIME1100超聲波探傷儀概述
TIME1100超聲波探傷儀是一款全新設計的具有多處創新點的全數字化超聲波探傷儀，檢測速度快、精度高、波形穩定。微小缺陷的檢出率高，超聲回波信號分析采用DSP處理技術，目標缺陷信號識別快，探傷波形顯示采樣平滑濾波技術，關鍵性能指標與國際同類產品相近或超出。能夠快速、便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、疏松、氣孔等)的檢測。真正實現鑄件、鍛件、板材、焊縫檢測全無憂! 廣泛應用在航空航天、石油化工、冶金電力、鐵路交通、鍋爐壓力容器、鋼結構、機械加工等領域！
TIME1100超聲波探傷儀功能特點
- 峰值記憶功能
- 快速旋鈕調節、操作便捷
- A、B型顯示方式
- 缺陷當量計算
- 具有回波包絡顯示功能
- 具有防水功能
- EL高亮圖形點陣顯示屏、無視角限制、不受溫度陽光影響
- 多達10個獨立探傷通道
- 能夠存儲500幅A掃描圖形
- 具有獨立的雙閘門設置和報警功能
- 鋰電池、無記憶性，連續工作時間可達8小時以上
- 探頭角度和K值兩種輸入方式
- 可以直接驅動U盤
- 能夠跟PC機通訊，有功能強大的Windows數據處理軟件
- 重復發射頻率可以達到1KHz
- 超高的采樣頻率，射頻波形細節盡現
- 具有波形凍結功能
TIME1100超聲波探傷儀技術參數
- 探測范圍：2.5～ 5000mm
- 材料聲速：1000～ 9999m/s
- 工作頻率：0.2～15MHz（低頻0.2～1，中頻0.5～4，高頻2～15）
- 增益調節：110dB（0.2、0.5、1、2、6、12步進）
- 動態范圍：≥ 34dB
- 垂直線性誤差：≤ 3%
- 水平線性誤差：≤ 0.2%
- 靈敏度余量：≥60dB（深200mmΦ2平底孔）
- 數字抑制：（0 ～ 80）%，不影響線性與增益
- 檢波方式：正半波，負半波，全波和射頻
- 脈沖移位：—20μs～3400μs
- 探頭延遲：0～99.99μs，分辨率0.0125μs
- 掃描分辨率：0.1mm（2.5～ 99.99mm）， 1mm（100～ 5000mm）
- 外形尺寸：243×173×85mm
- 重量：1．5Kg（含電池）
TIME1100超聲波探傷儀基本配置
- TIME1100超聲波探傷儀主機
- 直探頭2.5MHz20
- 斜探頭5MHz8×9K2
- 探頭連接電纜
- 3A/9V電源適配器
- 耦合劑
- USB連接線
- 鋰電池
